La búsqueda constante de mejoras en las impresoras más básicas es algo característico en el ámbito de la impresión 3D, y éstas son muy variadas. Por lo tanto, es fácil encontrar ideas y diseños propuestos para conseguir estas correcciones, tanto para la ventilación de capa como para el acoplamiento del extrusor.

Aquí se plantea una doble ventilación, eficaz y compacta, unida al anclaje rápido y versátil, que sirve para extrusores diferentes y potencia su eficacia.

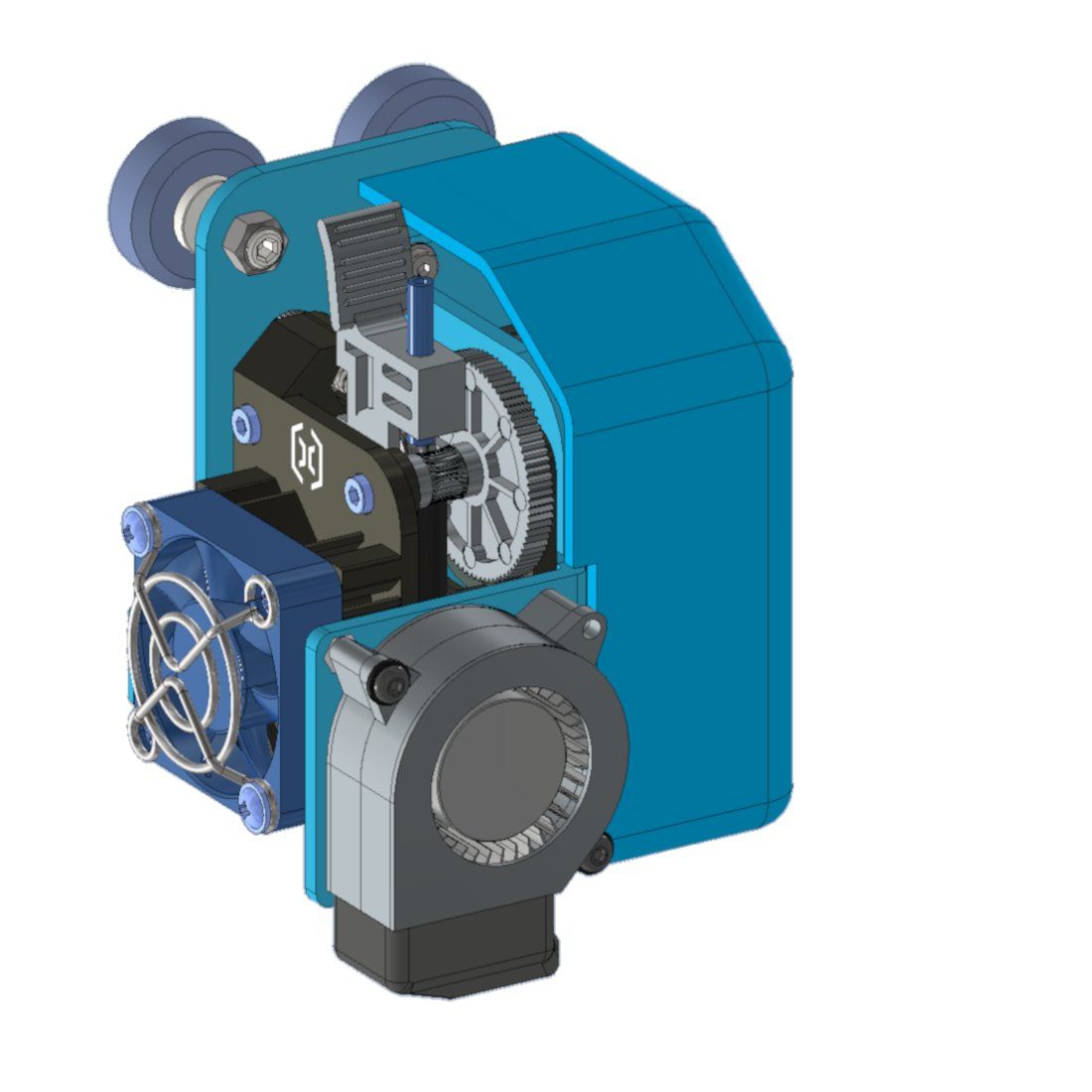

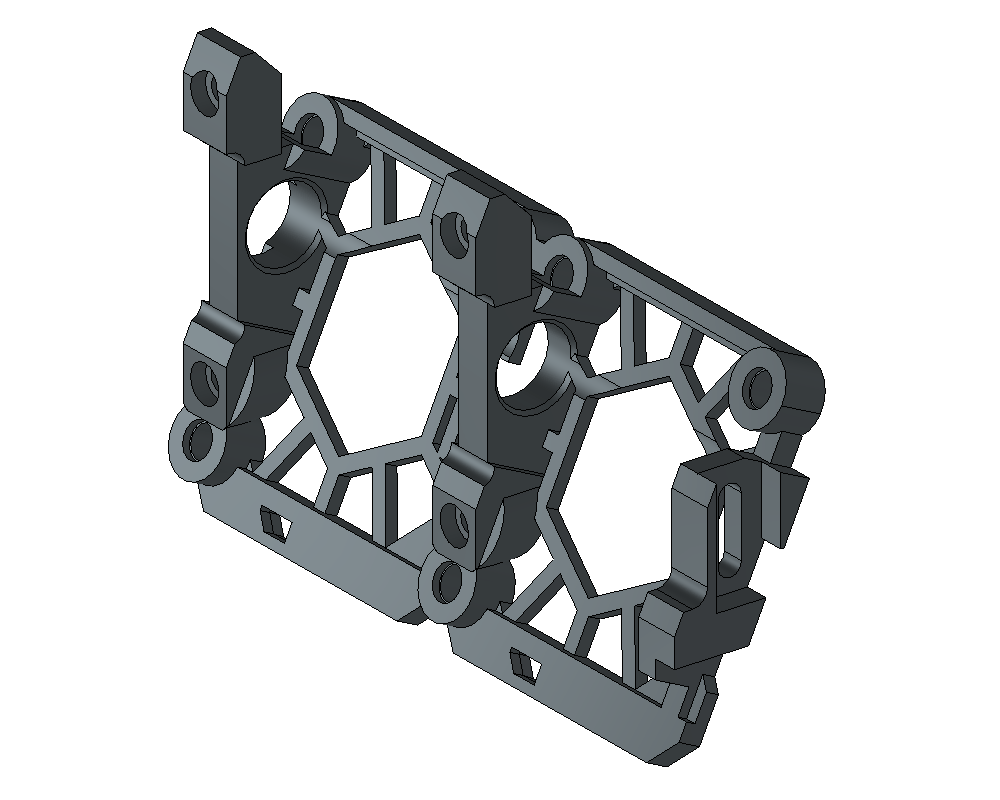

Consiste en un primer soporte o base que permanecerá fijo en la impresora y donde va alojado un imán de neodimio con una fuerza de atracción de 10 kg. Un segundo soporte o estribo contiene el disco-cojín sobre el que actúa el imán y sostiene el extrusor, la estructura de la doble ventilación y la placa PCB. El anclaje se asegura con un tornillo.

Se consigue mejorar la calidad y rapidez de impresión, con la posibilidad de alternar varios extrusores en la misma impresora o utilizar el mismo extrusor en impresoras distintas.

Se pueden destacar las siguientes:

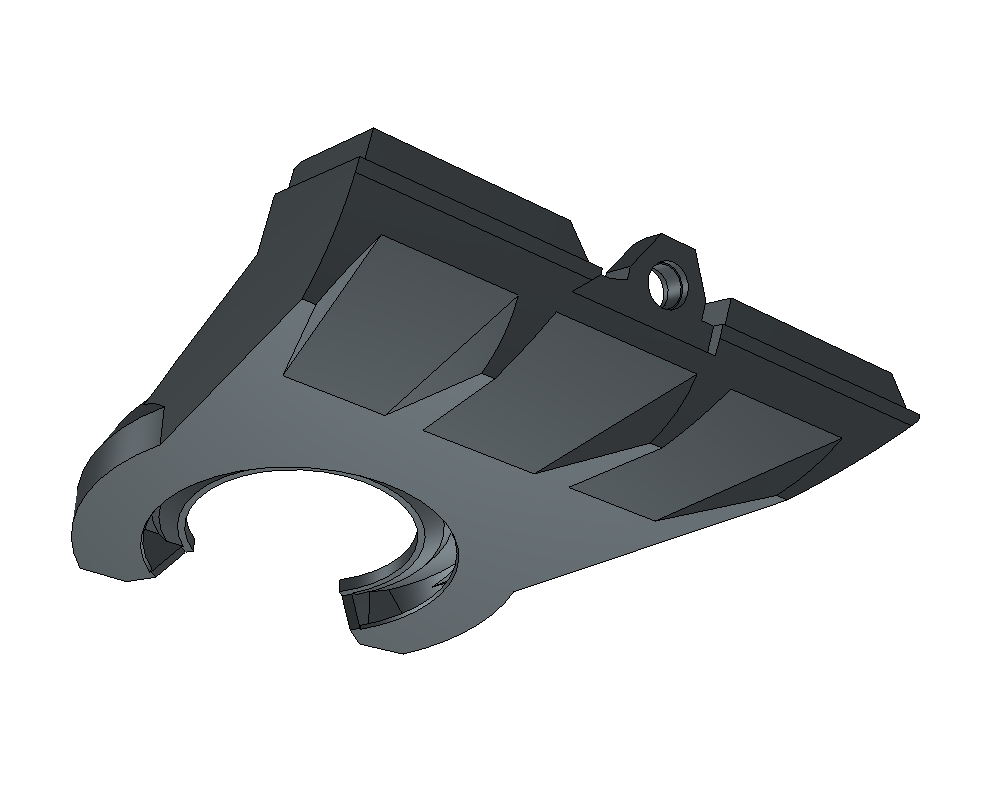

• Optimiza el funcionamiento del extrusor, con mejores y más rápidas impresiones, al proporcionar una ventilación de capa más eficaz, con un conducto optimizado.
• No se altera la estructura original de la impresora, puesto que se emplean los agujeros, partes y componentes existentes. Por tanto, es completamente reversible.

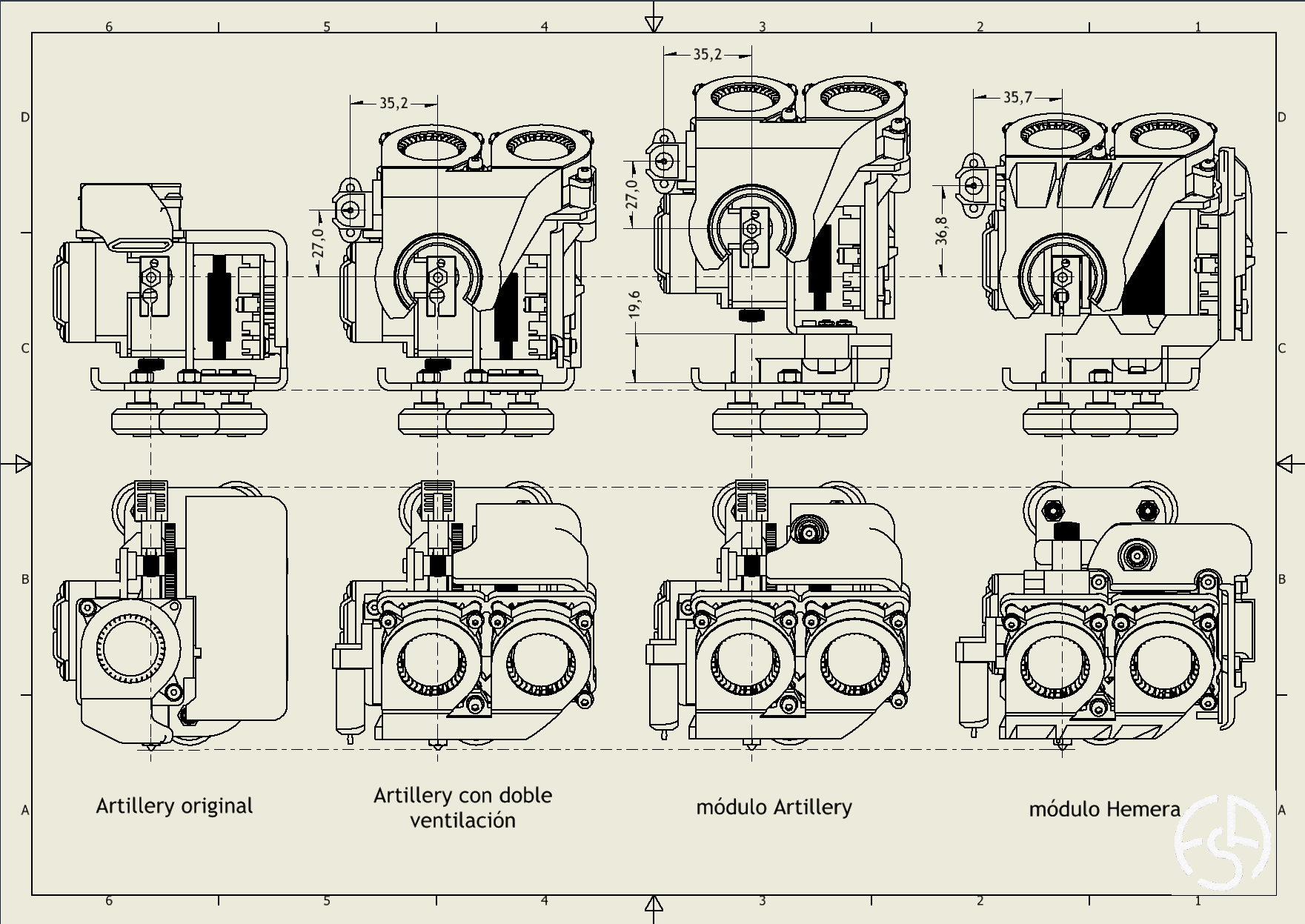

• Tiene un diseño compacto, ajustado a las dimensiones de la impresora, de modo que mantiene el volumen de impresión.
• Admite más de un extrusor, y es capaz de adaptarse a futuros extrusores u otros dispositivos compatibles.
• Se pueden intercambiar con facilidad y rapidez, actuando en un único tornillo. Por tanto, permite alternar varios extrusores habitualmente.
• Facilita las labores de mantenimiento, como sustitución de componentes, y limpieza, que son habituales en las impresoras 3D.
• Los componentes comerciales que se utilizan son fáciles de obtener y de sustituir.
• Todos los tornillos empleados son de métrica 3.
• Montaje sencillo e intuitivo.
• Con buena gestión del cableado.
